阻焊劑介電常數會影響電路性能嗎？
什么是阻焊層介電常數
您是否想過為什么大多數PCB是綠色的？那是因?yàn)樵谄渖贤苛艘粚右后w可光成像的聚合物和溶劑。該層也稱為PCB設計人員的阻焊層。阻焊層為PCB提供通用的綠色，盡管如今您可以選擇其他顏色。
阻焊層的基本作用是防止銅走線受到腐蝕。它還有助于防止過多的焊料意外地將走線短路在一起。乍一看，阻焊層似乎是一項了不起的發明，也是PCB制造的必備條件。
但是，我們許多設計人員都忽略了阻焊層的單一屬性，在某些情況下可能會再次困擾我們。阻焊層的介電常數。您可能已經熟悉術語介電常數。這是指示的能力屬性的材料來存儲電荷的材料的兩個點之間的費用。
電容器中經常提到介電常數，因?yàn)樗鼪Q定了電容器可以存儲的電荷量。相同的參數也適用于通常分布在整個PCB上的阻焊層。通常，在額定為1 GHz時，該值約為3.3至3.8。
阻焊膜介電常數如何影響電路性能？
如果要設計低頻PCB，則無需考慮阻焊層介電常數。如果您要進行高速，高頻的設計，則還可以避免由阻焊層介電常數引起的問題。如果將高速電路放在中間層，則不會有任何問題。
但是，阻焊層和外層上的高頻RF走線的組合通常會導致介電損耗。這也極有可能導致電路的插入損耗增加，尤其是對于微帶或接地共面波導結構而言。自然地，RF電路的性能將受到顯著影響。

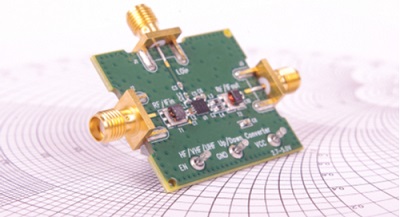

阻焊膜介電常數將介電損耗引入高速RF跡線。
減輕高頻介電損耗
到目前為止，很明顯，阻焊膜和高頻走線并不是最好的伴侶。如果在外層上有射頻走線，則要避免在其上放置阻焊層。如果不引入阻焊層及其有損特性，則在傳輸方面將具有更好的性能。
避免在射頻走線的同一區域使用阻焊劑。
或者，如果不可避免，則可以在填充SMT組件的區域貼上阻焊劑。阻焊劑的這些微小區域往往對高頻電路的性能幾乎沒有影響。這是由于以下事實：這些阻焊膜片的波長小于透射頻率的波長的1/10。
話雖如此，您并不想過多地修補防焊膜。從數量上講，它們?nèi)詫⒔档臀漕l信號的性能。在高頻PCB上使用阻焊劑時，您不能冒險。需要適當?shù)慕：头抡嬉愿玫亓私饨殡姵?shù)如何影響電路。
