微型TEC調節器模塊融合了精密控制回路和源/接收器功能
LTM4663模塊基于Peltier效應針對熱電冷卻/加熱子系統，提供了實現溫度控制環路以實現精確熱穩定所需的功能。
熱電冷卻器（TEC）可以用于常規冷卻，但更多情況下，它們用于保持子系統和組件的精確溫度。而且與風扇不同，它們既可以加熱又可以冷卻（TEC名稱有點誤導，因?yàn)檫@些TEC中的許多還可以提供一些熱量）。在性能對溫度變化敏感的情況下，這種不僅僅是簡單的設備冷卻的熱管理至關重要。因此，除了絕對精度之外，還需要高度的穩定性。
例如，激光二極管的輸出特性（波長，功率）與溫度密切相關。偏離目標工作點會極大地影響系統性能。因此，通常將基于并置的溫度傳感器和用于冷卻（和加熱）的珀?duì)柼K的閉環溫度控制穩定方案用于提供所需的溫度控制功能。
為了實現該控制環路，ADI公司發布了LTM4663，它是一個完整的1.5A吸入/源熱電冷卻器（TEC）調節器，采用3.5-×4-×1.3-mm LGA封裝（圖1）。這種高度集成的μ模塊包括TEC控制器，線性功率級，開關調節器，電感器和幾乎所有支持組件；只需要外部輸入和輸出電容器。該模塊支持獨立編程的加熱和冷卻電流限制，以實現不對稱的熱控制，并且可以實時監控TEC電壓和電流。

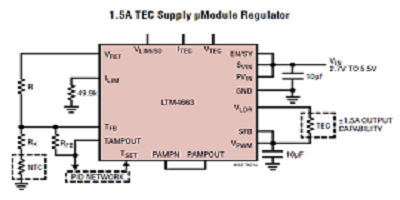

1. ADI公司的LTM4663是一款采用小型封裝的完整1.5A吸入,源熱電冷卻器（TEC）穩壓器。在支持熱敏電阻和RTD溫度傳感器的同時，它可以提供和吸收高達1.5 A的電流
LTM4663在2.7V至5.5V輸入電壓范圍內工作，并具有默認（但可調）的2MHz開關頻率，它還包括兩個零漂移，軌至軌斬波放大器，分別用作熱敏電阻輸入放大器和溫度反饋控制回路。這兩個自校正，自動調零放大器使熱傳感器輸入線性化，以形成模擬溫度反饋控制環路。借助零漂移斬波放大器，可通過自主的溫度控制環路保持極好的長期溫度穩定性。
該模塊可用于模擬或數字PID控制回路，其中包括回路補償功能。兩個半橋功率級，脈沖寬度調制（PWM）開關模式調節器和線性功率級控制所連接的TEC設備的電流（流入或流出）（圖2）。

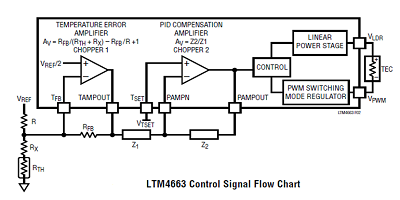

2. LTM4663的內部框圖顯示了感測到的信號路徑以及流向TEC模塊的相關控制信號
在幾乎每一個嚴格的，精確的溫度控制場景中，對熱狀況進行精確建模都是必不可少的。全面的LTM4663數據表在其許多性能和應用細節中，從圖形上表示了許多內部和外部熱阻（圖3；藍色電阻包含在μ Module穩壓器中，而綠色電阻是外部電阻）

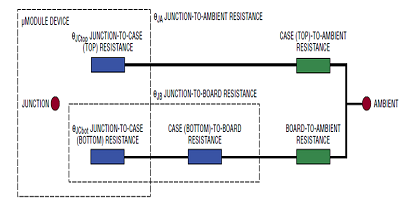

3.根據JESD 51-12的熱系數的圖形表示，可以對TEC控制回路的熱性能，差值和動態特性進行精確建模
LTM4663與NTC和PTC熱敏電阻以及電阻溫度檢測器（RTD）兼容，并且使用其2.5V內部基準可以提供1％的準確度。
