- 貓貓自動鏟屎設備PCB設計
-
設備規格
1、工作電源12V 1A直流電源
2、wifi 2.4G聯網
3、藍牙 2.4G 連接手機
4、20Kg稱重顏值，精準度5g以內
產品原理
1. 布置說明：

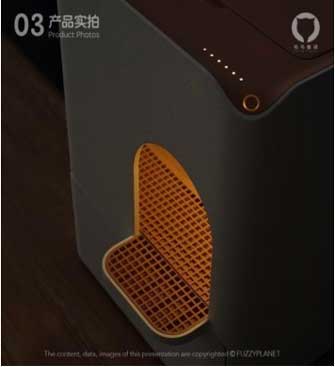

貓砂小屋內有一個“貓砂盆” （可打開設備后面板取出），貓砂盆下有稱重傳感器，小屋后部有鏟屎機構，頂部有自動補砂漏斗。貓咪進入貓砂小屋需經過一個“小走廊”進入貓砂盆。小走廊下方是收納排泄物的“集便盒”。上海毛毛星球智能科技有限公司
2. 貓咪如廁與設備鏟屎流程：
正常情況下，貓咪鉆進貓砂小屋，經過小走廊，進入貓砂盆上廁所，然后經過小走廊離開貓砂小屋。貓咪離開 n 分鐘后，鏟屎機構啟動并運行一次（從“初始位置”運動到“終點” ，停頓 n 秒，然后回到“初始位置”），將排泄物推入集便盒。
3. 補砂過程：
當設備通過重量檢測到貓砂盆中貓砂不足時，鏟屎機構從“初始位置”運動到“補砂點”（補砂與鏟屎共用一個電機），打開補砂漏斗底部的開口 n 秒鐘，漏斗中的補充貓砂由于重力向貓砂盆內補充貓砂。 N 秒鐘后，鏟屎機構回到“初始位置”，補砂漏斗底部的開口由于彈簧力關閉。
4. 監測項目：
每次貓咪如廁，貓砂盆需測量出貓咪體重、貓咪排泄物重量、貓咪如廁時長，并記錄如廁時間點（進入設備的時間點），并將數據傳輸給后臺。用戶將用手機 APP 與設備及這些數據交互。
（貓貓自動鏟屎設備電路板實物圖）
